DHB2322系列
您的位置: 首页 » 机床大全 » 中型龙门铣床 » DHB2322系列
  • DHB2322×40中型数控龙门铣床
  • DHB2322×40中型数控龙门铣床

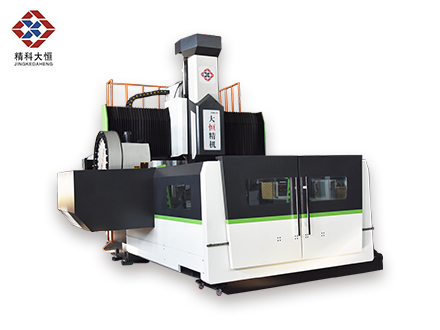

DHB2322×40中型数控龙门铣床

  • 选配系统:西门子、发那科、三菱、新代
    工作台宽*长:1800*4000mm
    龙门宽度:2200mm
    工作台移动方向行程(X轴):4200mm
    主轴滑座移动方向行程(Y轴):2700mm
    主轴箱移动方向行程(Z轴):1000mm
    主轴端面至工作台面距离:200-1200mm
  • 产品详情



产品描述

大恒量产中型数控龙门铣床门宽2.2米机床结构特点:固定式床身、工作台移动;主轴箱随溜板上下移动:亦可沿横梁左右移动实现三轴联动;配置22KW主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工效率。




技术参数

中型数控龙门铣床DHB2322×40型技术参数
项目名称技术参数
工作台面尺寸(宽x长) (mm)1800×4000
工作台移动方向行程(X轴mm)4200
主轴滑座移动方向行程(Y轴mm)2700
主轴上下移动方向行程(Z轴mm)1000
龙门宽度(mm)2200
主轴端面至工作台面距离(mm)200-1200
工作台T型槽(数目-尺寸X间距)

9-22×200

主轴规格(型号/安装直径)标准皮带式,选配直联式BT50/φ190
主轴转速6000rpm
X轴滚珠丝杠规格8020
Y轴滚珠丝杠规格6320
Z轴滚珠丝杠规格5010
X轴导轨规格2-55规格重载滚柱线轨
Y轴导轨规格2-55规格重载滚柱线轨
Z轴导轨规格T形滑轨
X.Y.Z电机连接方式XY轴行星减速机、Z轴直联
选用主电机参数(功率KW)22
推荐选用X.Y.Z轴电机参数(扭矩)X:30、Y:30、Z:38
工作台承重16吨
整机数控系统(选配)日本发那科系统、德国西门子系统、日本三菱系统、台湾新代系统


产品优势
1、系统选配西门子828D/FANUC 0i-MF/三菱M80

2、Z轴行程标配1000MM。

3、工件过硬,要求大力量重切削, (选配意大利BF变速箱或台湾数格齿轮头)。

4、如工件需要频繁换刀,(选配加24把、32把、40把冈田刀库)。

5、主轴标配同步带轮链接,( 可选配直连)。

6、导轨THK和上银价格一样,订货时候需确认交期。

7、新代系统用新代电机三轴35NM5.5KW主轴电机北京超同步22KW价格在标配基础减差价。


售后服务
一、服务总则:大恒数控机床产品自售出之日起,如因产品自身质量问题无法正常使用一个月包换,一年包修,终生维护。
1、一个月包换:当产品在交付时出现品牌,机型不符合定货要求,或产品因自身质量有问题,未超过一个月时, 要根据客户的要求,对故障机实行换机方式处理(换机只能选择同品牌型号机型)。
2、一年包修:产品售出之日起,一年内全免费包修,含零部件,维修等所有费用。
3、终生维修: 产品售出超过三年以上的产品,因元器件老化等产品质量问题的,本厂可终身提供有偿维修服务,维修材料成本及人工费用将根据实际价格向客户收取。
二、售出日期以用户现场安装调式完成签收终验收单为准。
三、以下情况收费维修,含零部件费,运费及维修费用
1、保修期后出现故障。
2、非产品自身质量问题,因外界影响或人为损坏造成的故障。
3、未经厂家允许,使用者自行拆装改装过的产品。
大恒数控龙门铣床供货质量承诺:
1、提供特殊需求产品设计、 制造,满足客户的个性化需要。
2、公司严格按照合同约定安排生产、发运,保障按照合同约定时间发货。
3、售前服务承诺:每一位销售工程师均会为我们的客户提供全面的售前服务,同时,根据客户工况条件、适用目的、帮助客户选择适宜产品并提供全面完善的输送解决方案。
售后服务承诺:
1、公司配备完善的客服队伍,提供全面的售后服务,解除客户的一切后顾之忧。
2、 产品质量一年三包,终身保修。属于产品质量问题,保修期内,包修、包换、包退,并为客户提供配件供应。
3、可指导安装,并作定期回访,检查机器运转情况,确保机床运转正常。
