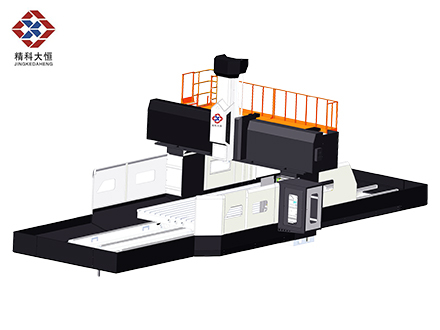

DHD2337系列数控龙门加工中心

  • 大恒量产大型数控龙门铣床门宽3.7米机床结构特点:固定式床身、工作台移动;主轴箱随溜板上下移动:亦可沿横梁左右移动实现三轴联动;配置22KW主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工效率。
  • 产品详情



产品描述

大恒量产中型数控龙门加工中心门宽3.7米机床结构特点:固定式床身、工作台移动;主轴箱随溜板上下移动:亦可沿横梁左右移动实现三轴联动;配置22KW主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能,适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹,安装直角铣头可五面加工,一机多用,提高了工件的加工效率。




技术参数

大型数控龙门加工中心DHD2337系列型技术参数
大恒龙门加工中心型号DHCA2337×50DHCA2337×60
DHCA2337×80
工作台面尺寸(宽x长) (mm)3000×50003000×60003000×8000
工作台移动方向行程(X轴mm)520062008600
主轴滑座移动方向行程(Y轴mm)420042004200
主轴上下移动方向行程(Z轴mm)

1250
(选配1500)

1250
(选配1500)
1250
(选配1500)
龙门宽度(mm)370037003700
主轴端面至工作台面距离(mm)

360-1600
选配
(300-1800)

360-1600
选配
(300-1800)
360-1600
选配
(300-1800)
工作台T型槽(数目-尺寸X间距)15-22×20015-22×20015-22×200
主轴规格(型号/安装直径)标准皮带式,选配直联式BT50/φ190BT50/φ190BT50/φ190
主轴转速6000rpm6000rpm6000rpm
X轴滚珠丝杠规格8020802010020
Y轴滚珠丝杠规格802080208020
Z轴滚珠丝杠规格632063206320
X轴导轨规格4-55规格重载滚柱线轨4-55规格重载滚柱线轨4-55规格重载滚柱线轨
Y轴导轨规格2-55规格重载滚柱线轨2-55规格重载滚柱线轨2-55规格重载滚柱线轨
Z轴导轨规格T型滑轨T型滑轨T型滑轨
X.Y.Z电机连接方式X、Y轴行星减速器,Z轴行星减速器
选用主电机参数(功率KW)22(选配30)22(选配30)22(选配30)
推荐选用X.Y.Z轴电机参数(扭矩)X:38、Y:30、Z:22X:38、Y:30、Z:22X:53、Y:30、Z:22
工作台承重20吨25吨30吨
整机数控系统(选配)日本发那科系统、德国西门子系统、日本三菱系统、台湾新代系统日本发那科系统、德国西门子系统、日本三菱系统、台湾新代系统日本发那科系统、德国西门子系统、日本三菱系统、台湾新代系统


产品优势

1、X轴:工作台沿固定床身导轨纵向往复运动。X轴传动:采用交流伺服电机传动滚珠丝杠传动,带动工作台运动,实现X轴直线运动。导轨形式:台湾上银3条55型滚柱直线导轨。

2、Y轴:铣头溜板沿横梁导轨往复运动。Y轴传动:采用交流伺服电机传动滚珠丝杠传动。导轨形式:台湾上银2条55型滚柱直线导轨。

3、Z轴:铣头滑枕沿溜板导轨垂直往复进给运动。Z轴传动:采用交流变频电机通过滚珠丝杠带动主轴箱一下进给运动,并加双杠配重导轨形式:贴塑滑动复合导轨,主轴箱导轨采用先高频淬火后磨床精磨加工工序。

4、大件:机床大件包括床身、工作台、立柱、横梁、铣头溜板、铣头滑枕、铣头。机床大件均采用树脂砂造型、高强度铸铁件。大件毛还经热时效处理粗加工二次回火,以消除内应力:相加工后进行充分的时效处理,以消除加工残余应力;精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削,使机床具有良好的刚性和精度稳定性。



售后服务
一、服务总则:大恒数控机床产品自售出之日起,如因产品自身质量问题无法正常使用一个月包换,一年包修,终生维护。
1、一个月包换:当产品在交付时出现品牌,机型不符合定货要求,或产品因自身质量有问题,未超过一个月时, 要根据客户的要求,对故障机实行换机方式处理(换机只能选择同品牌型号机型)。
2、一年包修:产品售出之日起,一年内全免费包修,含零部件,维修等所有费用。
3、终生维修: 产品售出超过三年以上的产品,因元器件老化等产品质量问题的,本厂可终身提供有偿维修服务,维修材料成本及人工费用将根据实际价格向客户收取。
二、售出日期以用户现场安装调式完成签收终验收单为准。
三、以下情况收费维修,含零部件费,运费及维修费用
1、保修期后出现故障。
2、非产品自身质量问题,因外界影响或人为损坏造成的故障。
3、未经厂家允许,使用者自行拆装改装过的产品。
大恒数控龙门铣床供货质量承诺:
1、提供特殊需求产品设计、 制造,满足客户的个性化需要。
2、公司严格按照合同约定安排生产、发运,保障按照合同约定时间发货。
3、售前服务承诺:每一位销售工程师均会为我们的客户提供全面的售前服务,同时,根据客户工况条件、适用目的、帮助客户选择适宜产品并提供全面完善的输送解决方案。
售后服务承诺:
1、公司配备完善的客服队伍,提供全面的售后服务,解除客户的一切后顾之忧。
2、 产品质量一年三包,终身保修。属于产品质量问题,保修期内,包修、包换、包退,并为客户提供配件供应。
3、可指导安装,并作定期回访,检查机器运转情况,确保机床运转正常。
