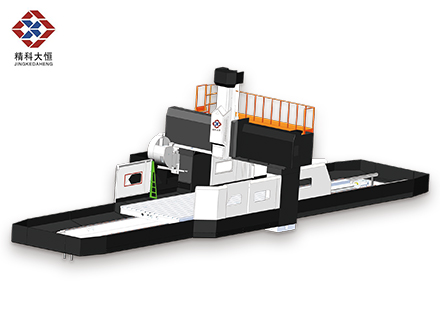

DHD2332系列数控龙门加工中心
- 大恒量产大型数控龙门铣床门宽3.2米机床结构特点:固定式床身、工作台移动;主轴箱随溜板上下移动:亦可沿横梁左右移动实现三轴联动;配置22KW主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹，安装直角铣头可五面加工，一机多用，提高了工件的加工效率。
- 咨询热线：13013228690
产品详情
产品描述
大恒量产中型数控龙门铣床门宽3.2米机床结构特点:固定式床身、工作台移动;主轴箱随溜板上下移动:亦可沿横梁左右移动实现三轴联动;配置22KW主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹，安装直角铣头可五面加工，一机多用，提高了工件的加工效率。
技术参数
| 大型数控龙门加工中心DHD2332系列型技术参数 | ||||
| 大恒龙门加工中心型号 | DHD2332×40 | DHD2332×50 | DHD2332×60 | DHD2332×80 |
| 工作台面尺寸(宽x长) (mm) | 2800×4000 | 2800×5000 | 2800×6000 | 2800×8000 |
| 工作台移动方向行程(X轴mm) | 4200 | 5200 | 6200 | 8600 |
| 主轴滑座移动方向行程(Y轴mm) | 3600 | 3600 | 3600 | 3600 |
| 主轴上下移动方向行程(Z轴mm) | 1250（选配1500） | 1250（选配1500） | 1250（选配1500） | 1250（选配1500） |
| 龙门宽度(mm) | 3200 | 3200 | 3200 | 3200 |
| 主轴端面至工作台面距离(mm) | 350-1600 选配 （300-1800） | 350-1600 选配 （300-1800） | 350-1600 选配 （300-1800） | 350-1600 选配 （300-1800） |
| 工作台T型槽(数目-尺寸X间距) | 13-22×200 | 13-22×200 | 13-22×200 | 13-22×200 |
| 主轴规格(型号/安装直径)标准皮带式，选配直联式 | BT50/φ190 | BT50/φ190 | BT50/φ190 | BT50/φ190 |
| 主轴转速 | 6000rpm | 6000rpm | 6000rpm | 6000rpm |
| X轴滚珠丝杠规格 | 8020 | 8020 | 8020 | 10020 |
| Y轴滚珠丝杠规格 | 6320 | 6320 | 6320 | 6320 |
| Z轴滚珠丝杠规格 | 5010 | 6320 | 5010 | 6320 |
| X轴导轨规格 | 4-55规格重载滚柱线轨 | 4-55规格重载滚柱线轨 | 4-55规格重载滚柱线轨 | 4-55规格重载滚柱线轨 |
| Y轴导轨规格 | 2-55规格重载滚柱线轨 | 2-55规格重载滚柱线轨 | 2-55规格重载滚柱线轨 | 2-55规格重载滚柱线轨 |
| Z轴导轨规格 | T形滑轨 | 矩形滑轨 | T形滑轨 | T形滑轨 |
| X.Y.Z电机连接方式 | X、Y轴行星减速器，Z轴直联 | |||
| 选用主电机参数（功率KW） | 22 | 22 | 22 | 22 |
| 推荐选用X.Y.Z轴电机参数（扭矩） | X:30、Y:30、Z:22 | X:38、Y:30、Z:22 | X:38、Y:30、Z:22 | X:53、Y:30、Z:22 |
| 工作台承重 | 18吨 | 20吨 | 25吨 | 30吨 |
| 整机数控系统(选配) | 日本发那科系统、德国西门子系统、日本三菱系统、台湾新代系统 | 日本发那科系统、德国西门子系统、日本三菱系统、台湾新代系统 | 日本发那科系统、德国西门子系统、日本三菱系统、台湾新代系统 | 日本发那科系统、德国西门子系统、日本三菱系统、台湾新代系统 |
产品优势
1、X轴:工作台沿固定床身导轨纵向往复运动。X轴传动:采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。导轨形式:台湾上银4条55型滚柱直线导轨。
2、Y轴:铣头溜板沿横梁导轨往复运动。Y轴传动:采用交流伺服电机传动滚珠丝杠传动。导轨形式:台湾上银2条55型滚柱直线导轨。
3、Z轴:铣头滑枕沿溜板导轨垂直往复进给运动。Z轴传动:采用交流变频电机通过滚珠丝杠带动主轴箱一下进给运动，并加双杠配重导轨形式:贴塑滑动复合导轨，主轴箱导轨采用先高频淬火后磨床精磨加工工序。
4、大件:机床大件包括床身、工作台、立柱、横梁、铣头溜板、铣头滑枕、铣头。机床大件均采用树脂砂造型、高强度铸铁件。大件毛还经热时效处理粗加工二次回火，以消除内应力:相加工后进行充分的时效处理，以消除加工残余应力;精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度稳定性。
售后服务
一、服务总则:大恒数控机床产品自售出之日起，如因产品自身质量问题无法正常使用一个月包换，一年包修，终生维护。
1、一个月包换:当产品在交付时出现品牌，机型不符合定货要求，或产品因自身质量有问题，未超过一个月时， 要根据客户的要求，对故障机实行换机方式处理(换机只能选择同品牌型号机型)。
2、一年包修:产品售出之日起，一年内全免费包修，含零部件，维修等所有费用。
3、终生维修: 产品售出超过三年以上的产品，因元器件老化等产品质量问题的，本厂可终身提供有偿维修服务，维修材料成本及人工费用将根据实际价格向客户收取。
二、售出日期以用户现场安装调式完成签收终验收单为准。
三、以下情况收费维修，含零部件费,运费及维修费用
1、保修期后出现故障。
2、非产品自身质量问题，因外界影响或人为损坏造成的故障。
3、未经厂家允许，使用者自行拆装改装过的产品。
大恒数控龙门铣床供货质量承诺:
1、提供特殊需求产品设计、 制造，满足客户的个性化需要。
2、公司严格按照合同约定安排生产、发运，保障按照合同约定时间发货。
3、售前服务承诺:每一位销售工程师均会为我们的客户提供全面的售前服务，同时，根据客户工况条件、适用目的、帮助客户选择适宜产品并提供全面完善的输送解决方案。
售后服务承诺:
1、公司配备完善的客服队伍，提供全面的售后服务，解除客户的一切后顾之忧。
2、 产品质量一年三包，终身保修。属于产品质量问题，保修期内，包修、包换、包退，并为客户提供配件供应。
3、可指导安装，并作定期回访，检查机器运转情况，确保机床运转正常。
